Centaflex MIKI Pulley ยางยอย

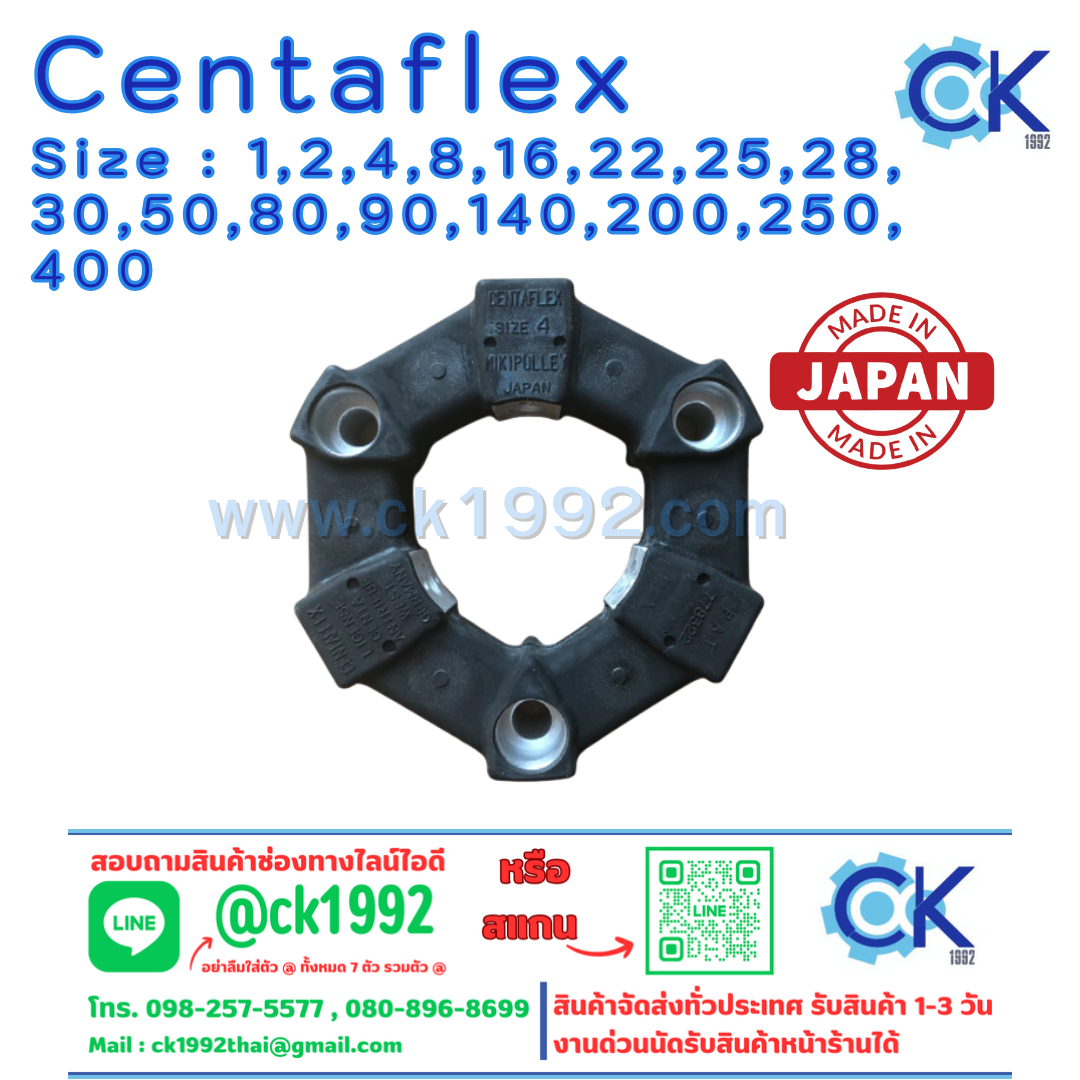

Centaflex

• ชุดข้อต่อแบบยืดหยุ่น (flexible coupling) ที่ใช้วัสดุยางหรือเรซินที่มีความยืดหยุ่นสูง เพื่อส่งถ่ายกำลังพร้อมกับดูดซับแรงสั่นสะเทือนและแรงกระแทกได้ดี มีความอ่อนตัวสูงในทิศทางการโค้งงอ (bending direction) ทำให้สามารถเลี่ยงจุดเรโซแนนซ์ที่เกิดจากการสั่นแบบบิด (torsional vibration) ได้ โดยเฉพาะที่ความเร็วรอบต่ำหรือรอบเดินเบา รูปแบบกะทัดรัดในแนวแกน (short in axial direction) ไม่ต้องใช้พื้นที่มาก และสามารถถอด-ประกอบได้อย่างง่ายด้วยการเลื่อนตามแนวแกน — ช่วยในเรื่องการบำรุงรักษา


รุ่นต่าง ๆ ของ CENTAFLEX (Flexible Couplings)

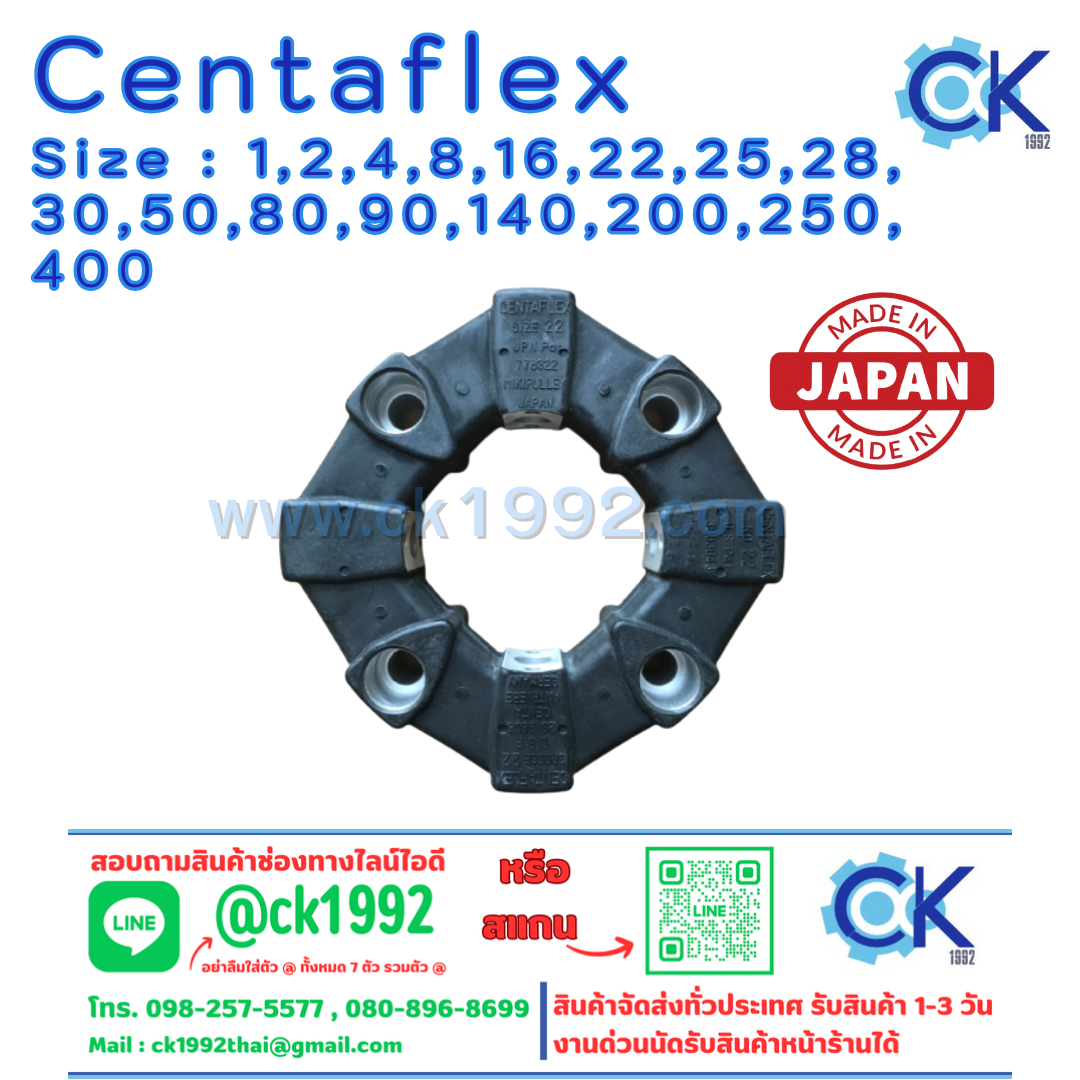

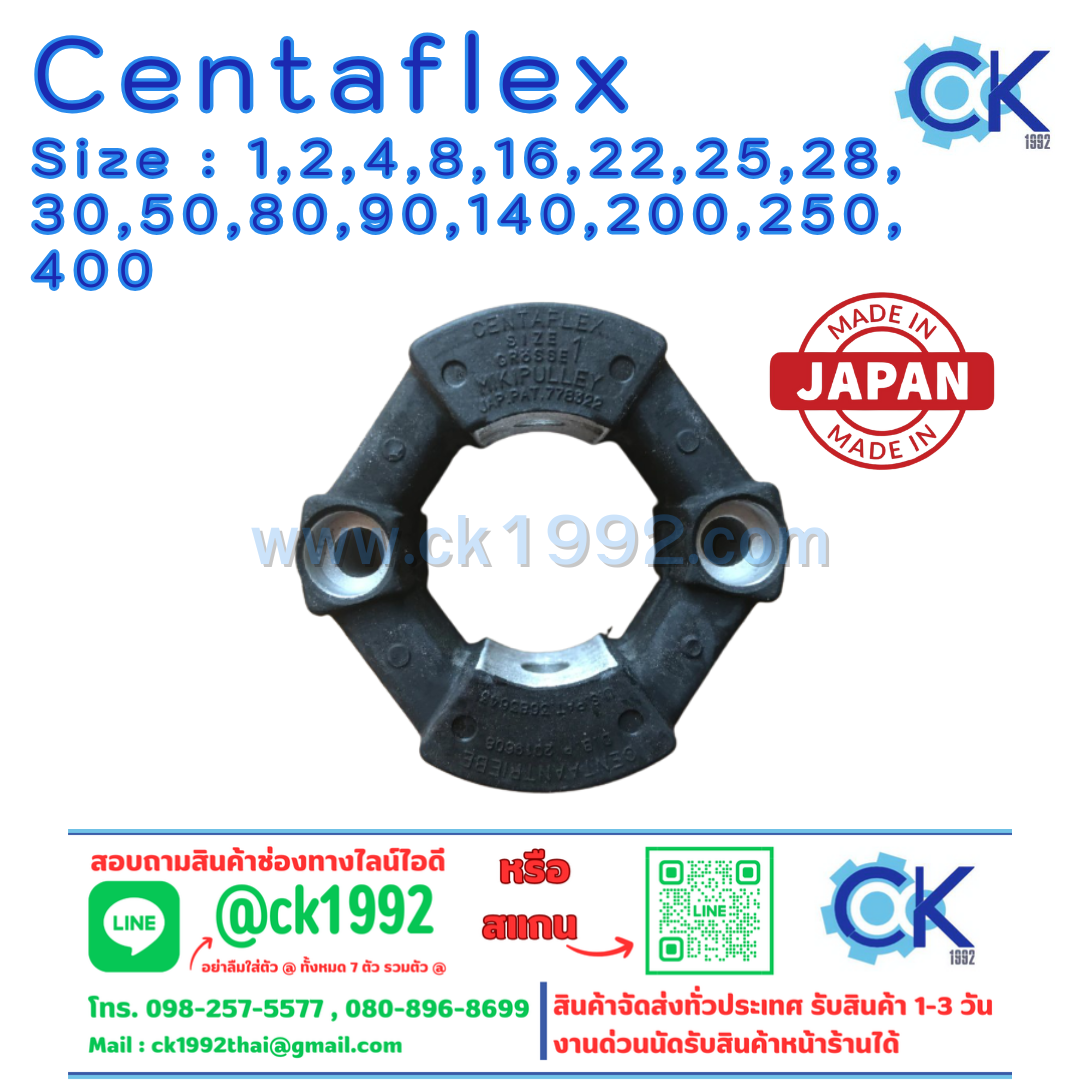

1. CF-A Models

• ใช้ยาง (elastic rubber) พร้อมเพิ่มแรงยึดด้วยโพลิกอนอลและแทรกอลูมิเนียมที่ปลายยาง ติดตั้งด้วยโบลท์ทั้งในแนวรัศมีและแนวแกน ส่งกำลังผ่านตัวยางโดยตรง


• จุดเด่น: ลดแรงสั่นสะเทือนและแรงกระแทกได้ดี, มีการผลิตแบบ pre‑compressed (ยางถูกบีบอัดล่วงหน้า) จึงทนทานมากขึ้น


• แบบการติดตั้ง:

  • O‑type (bolt-mounted): ติดตั้งด้วยโบลท์ในแนวแกน

  • S‑type (insertion-mounted): เสียบเข้าทางแนวแกน


• สเปกทางเทคนิค: มีให้เลือกหลากหลายโมเดล (O0, O1, O2, S0, S1, S2, OG, OZ) แต่ละโมเดลมีค่าทอร์ก, misalignment, ความเร็วรอบสูงสุด, ความแข็งแรงเชิงบิด (torsional stiffness), โมเมนต์ของความเฉื่อย (moment of inertia) และน้ำหนักต่างกันตามขนาด

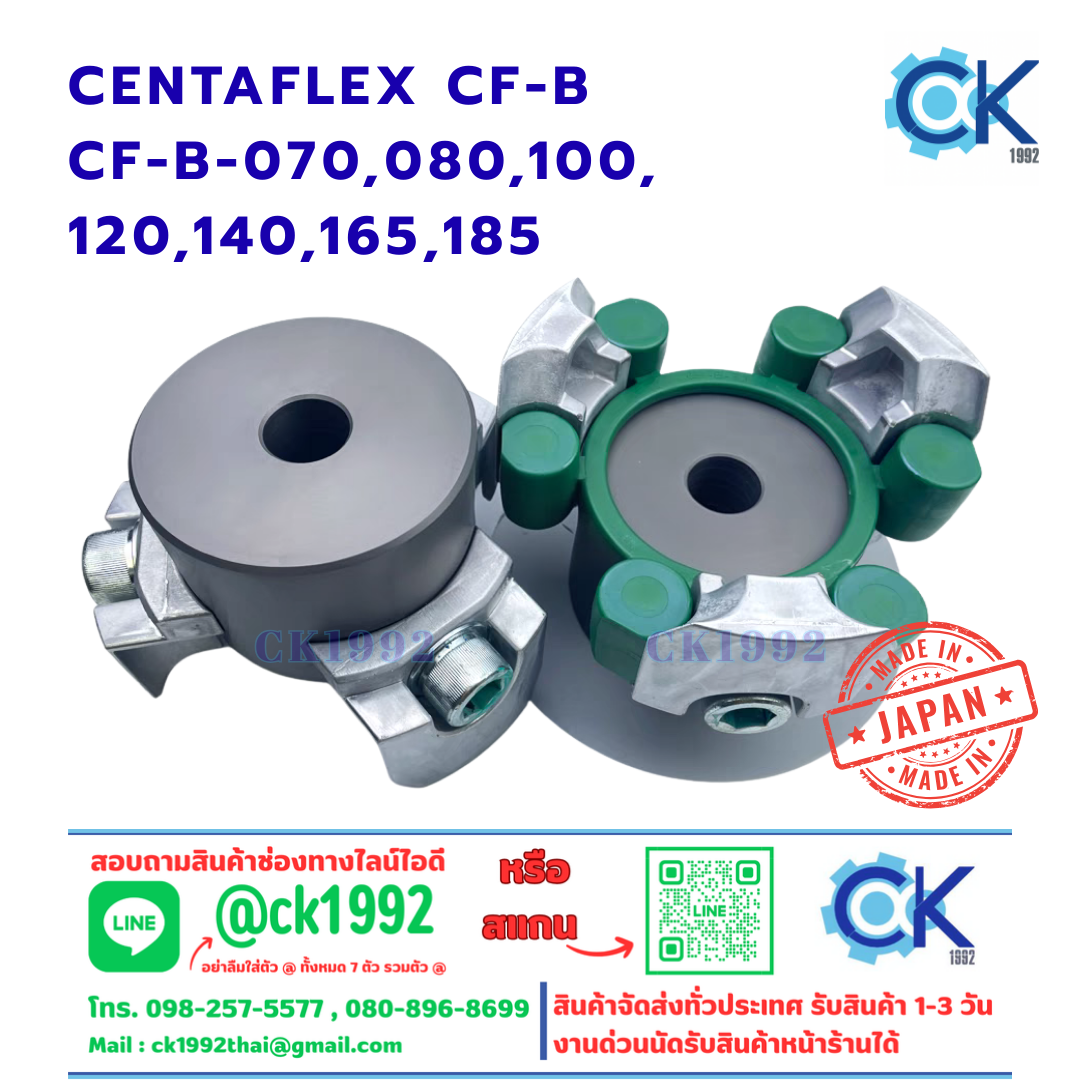

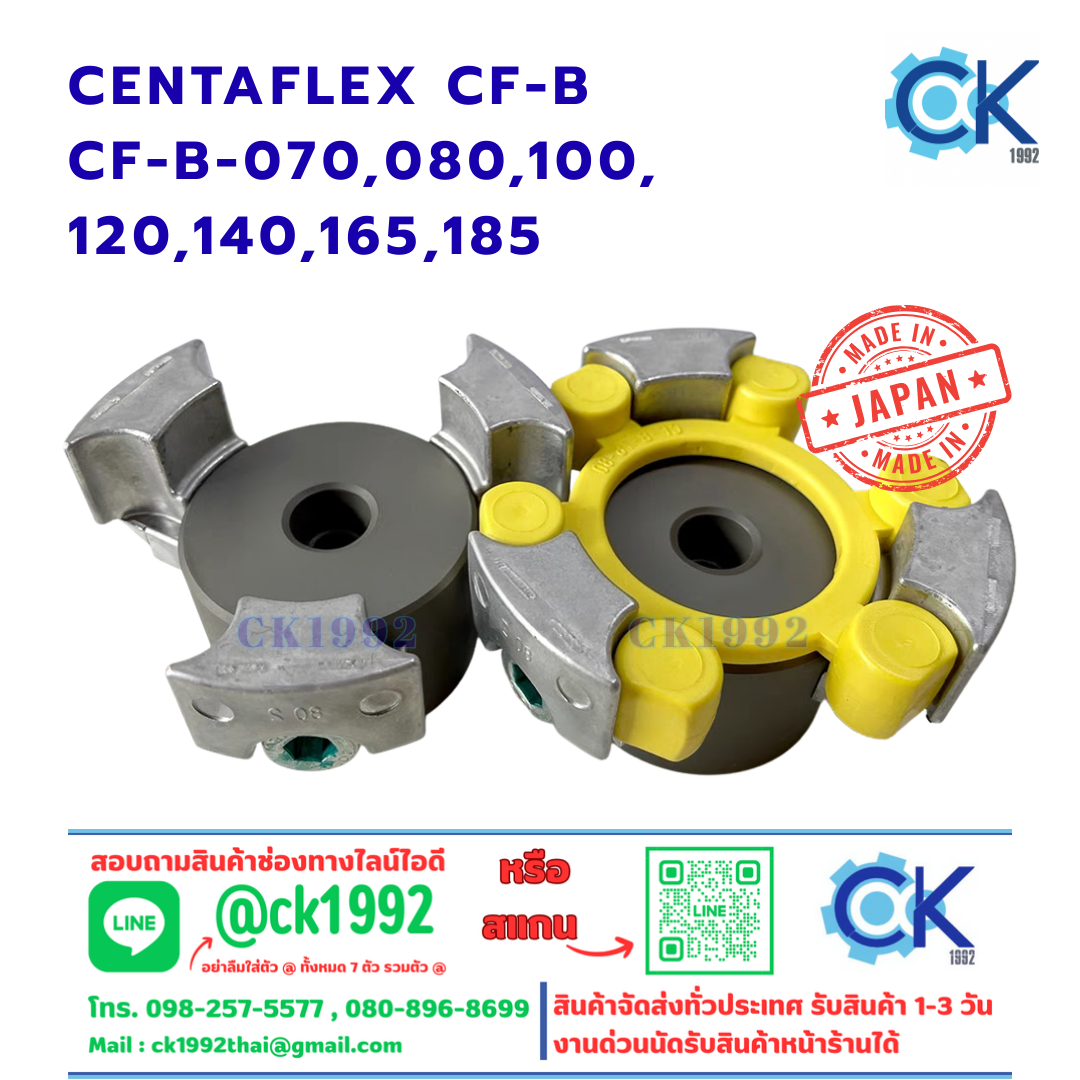

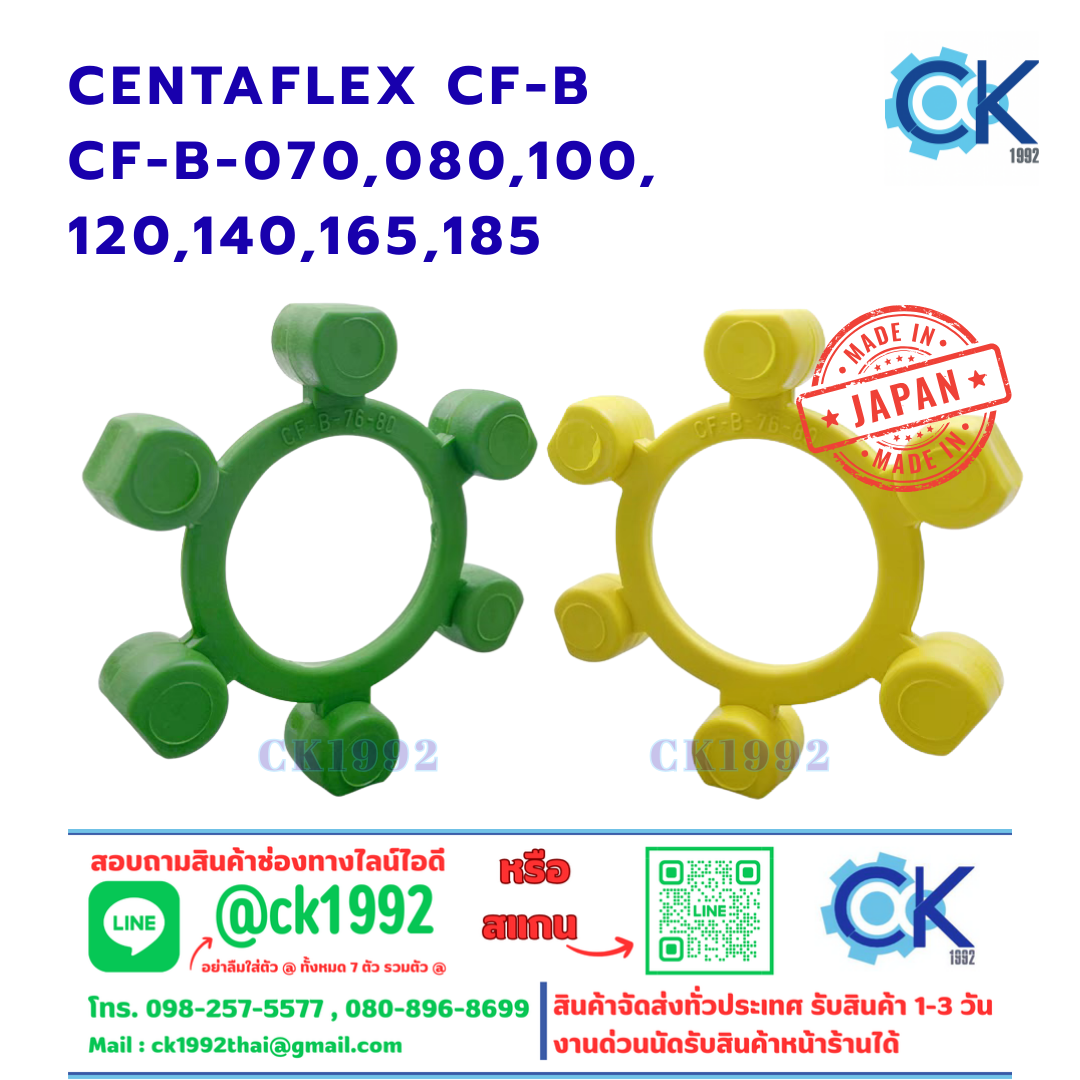

2. CF-B Models

• ใช้วัสดุเป็นเรซินอีลาสติกรูปแบบพียู (polyurethane/polyester resin) ซึ่งมีคุณสมบัติทนแรงสั่นสะเทือนและแรงกระแทก ได้น้อยลง และลดเสียงรบกวน


• ดีไซน์เรียบง่าย ประกอบด้วย element อยู่ระหว่าง hub สองชิ้น ทำให้ติดตั้ง/ถอดง่าย — ส่งผลดีต่อการบำรุงรักษา


• มีตารางสเปกโมเดลดังนี้ (ตัวอย่าง):

  • CF-B-070: ทอร์ก 30N·m, misalignment แนวขนาน 0.5mm, ความเร็วรอบสูงสุด 10000min⁻¹, โมเมนต์ความเฉื่อย 2.80×10⁻⁴kg·m², น้ำหนัก 0.7kg

  • CF-B-185: ทอร์ก 1000N·m, misalignment 0.5mm, ความเร็ว 3600min⁻¹, โมเมนต์ความเฉื่อย 3.67×10⁻²kg·m², น้ำหนัก 13.8kg

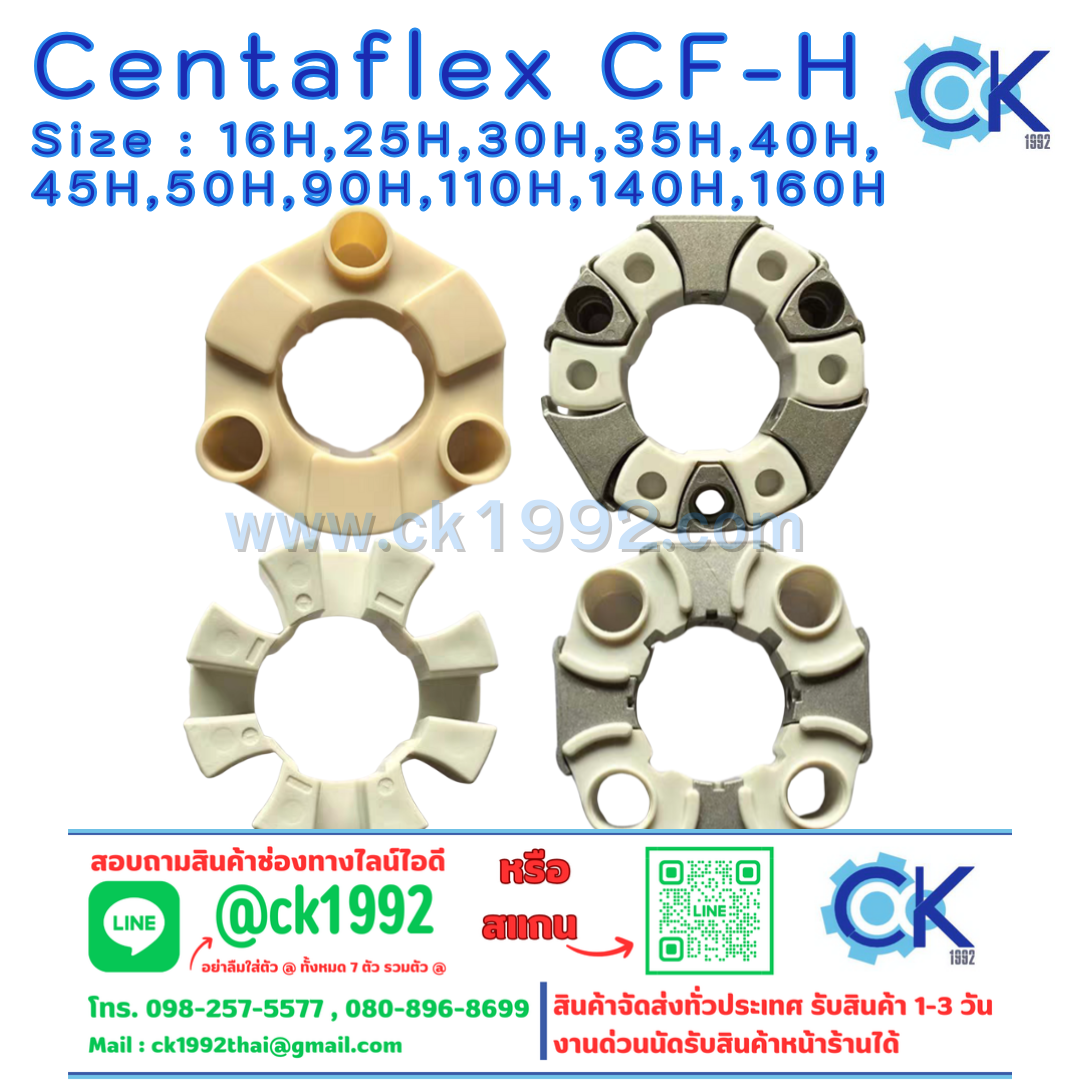

3. CF-H Models

• ใช้วัสดุเป็นโพลีเอสเตอร์เรซิน (polyester resin) ที่มีคุณสมบัติยืดหยุ่นคล้ายยาง แต่ทนต่อสภาวะร้อน, เย็น และน้ำมันได้ดีกว่า


• ออกแบบให้สามารถใช้งานได้ในสภาพแวดล้อมที่โหดขึ้น และมีตัวเลือกแบบ clamping hub สำหรับล็อกแอคชั่นแบบ center lock


• ตัวอย่างสเปก:

  • CF-H‑008: ทอร์ก 100/200N·m (nominal/max), misalignment 0.3mm, ความเร็ว 6500min⁻¹, dynamic torsional stiffness 1.27×10⁴N·m/rad

  • CF-H‑240: ทอร์ก 2500/5000N·m, misalignment 0.4mm, ความเร็ว 3000min⁻¹, dynamic torsional stiffness ไม่ระบุในสภาพเดียวกัน แต่มีค่ามวล 5.8kg ตาม O0

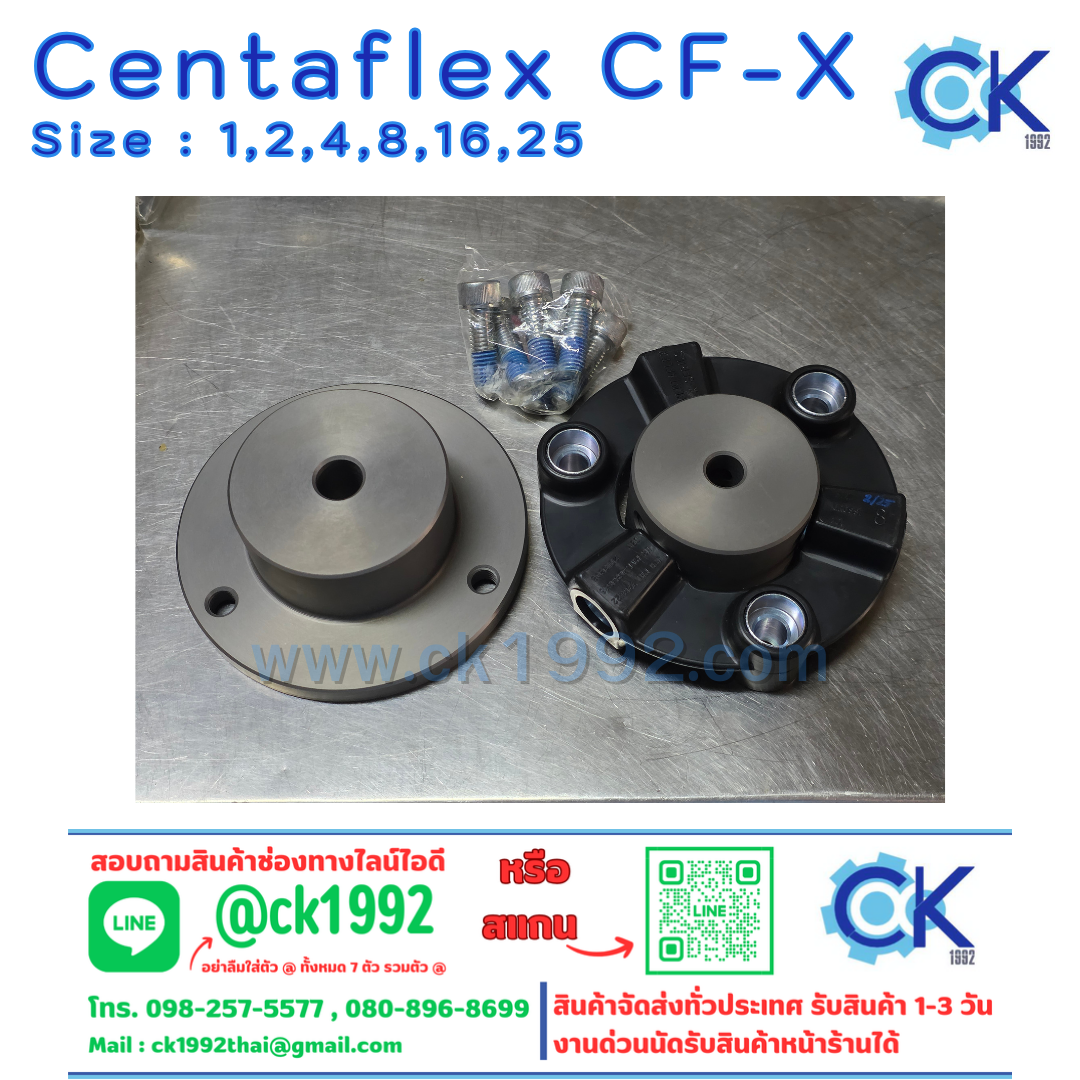

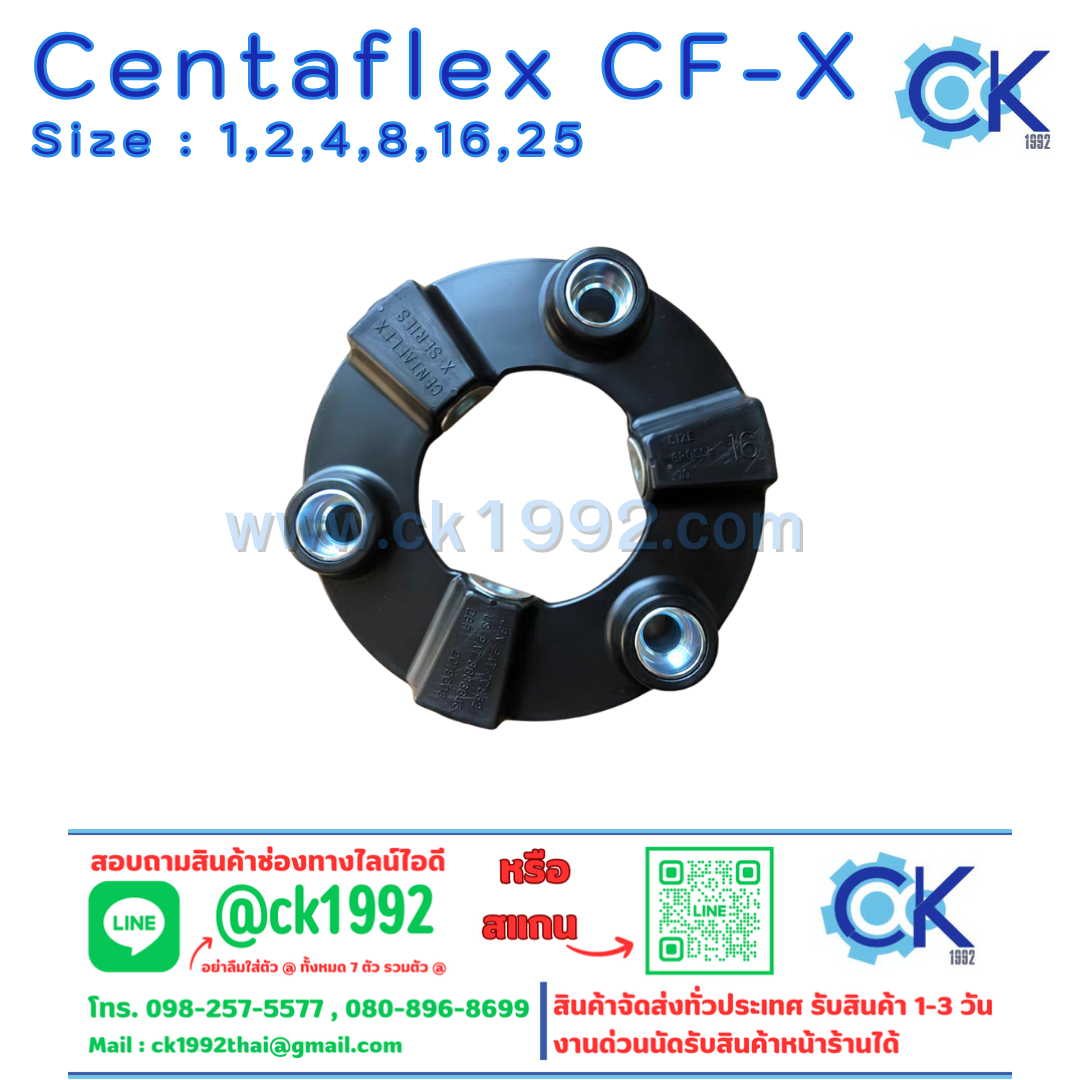

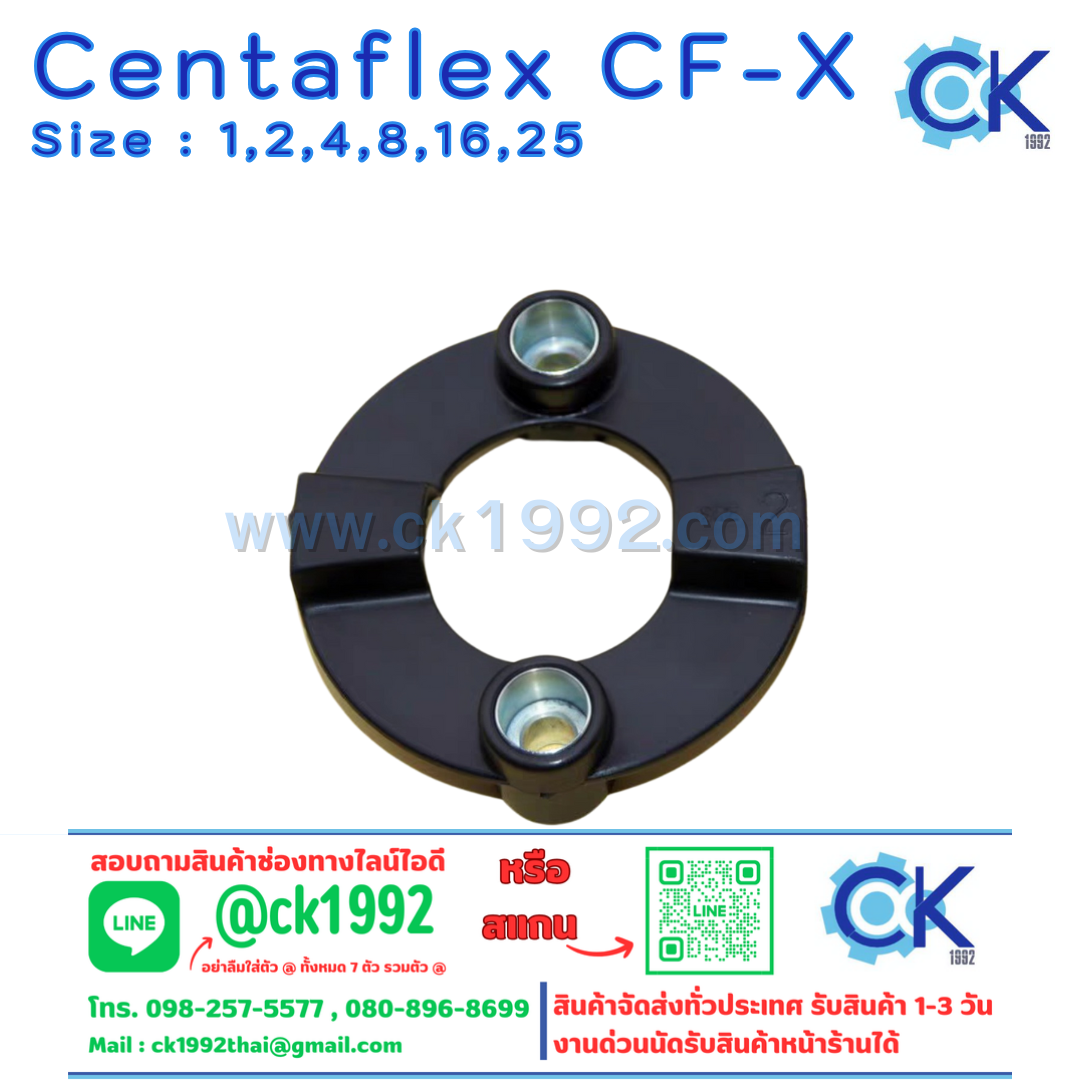

4. CF-X Models

• ใช้ไนลอนเรซิน (nylon resin) เป็นวัสดุดูดซับแรง (buffer material) — แข็งในทางบิด (torsion), ยืดหยุ่นในทาง bending และ axial, ไม่มี backlash — ส่งกำลังแม่นยำ และดูดซับแรงสั่นสะเทือนได้ดี


• โครงสร้างประกอบง่าย — ประกอบด้วย element, cylinder hub, flange hub และโบลท์ล็อก element ไว้


• ตัวอย่างสเปก:

  • CF‑X‑001: ทอร์ก 15/30N·m, misalignment 0.1mm, ความเร็ว 10000min⁻¹, static torsional stiffness 3.0×10³N·m/rad, moment of inertia 2.03×10⁻⁵kg·m², น้ำหนัก 0.04kg

  • CF‑X‑025: ทอร์ก 370/800N·m, misalignment 0.1mm, ความเร็ว 5000min⁻¹, stiffness 1.7×10⁵N·m/rad, moment of inertia 2.77×10⁻³, น้ำหนัก 0.6kg

สินค้ายี่ห้อ Centaflex แท้ 10000000% นำเข้าจากประเทศญี่ปุ่น มาตรฐานดี มีคุณภาพ
